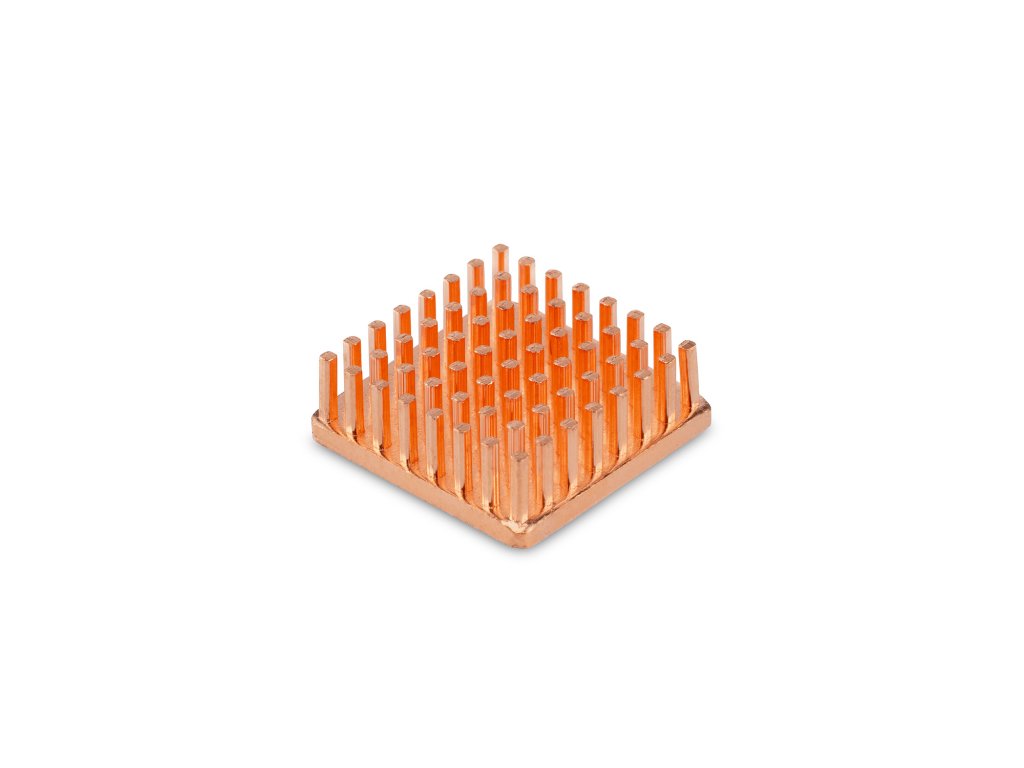

Měděný pasivní chladič na čipy 20×20×7 mm, samolepicí heatsink DLTECH



Popis
Měděný pasivní chladič na čipy 20×20×7 mm, samolepicí heatsink DLTECH
Zlepšete odvod tepla z elektronických součástek pomocí měděného pasivního chladiče DLTECH. Samolepicí heatsink o rozměrech 20×20×7 mm nabízí čtvercovou základnu, vysokou tepelnou vodivost mědi a jednoduchou instalaci bez nutnosti mechanického upevnění.
Měděný pasivní chladič DLTECH 20×20×7 mm je určen pro odvod přebytečného tepla z kompatibilních elektronických součástek, které se během provozu zahřívají.
Díky vysoké tepelné vodivosti mědi pomáhá přenášet teplo z povrchu chlazené komponenty do těla chladiče, odkud je následně předáváno okolnímu vzduchu.
Chladič lze využít například při chlazení vybraných VRM komponent, čipsetů základních desek, síťových a zvukových kontrolerů, řídicích integrovaných obvodů nebo dalších elektronických součástek s odpovídajícími rozměry.
Čtvercová základna 20×20 mm a celková výška 7 mm představují praktickou kombinaci dostatečně velkého půdorysu a kompaktní konstrukce.
Velkou výhodou je předem nanesená teplovodivá samolepicí páska, která usnadňuje upevnění chladiče přímo na vhodný povrch součástky.
Pasivní konstrukce neobsahuje ventilátor ani jiné pohyblivé části. Chladič proto pracuje zcela bezhlučně a nevyžaduje elektrické napájení.
Praktické příslušenství pro servis počítačového hardwaru, doplnění chlazení elektroniky a vlastní technické projekty.
Hlavní výhody
-
Měděné provedení: materiál s vysokou tepelnou vodivostí pro efektivní přenos tepla.
-
Rozměry 20×20×7 mm: čtvercový pasivní chladič pro kompatibilní elektronické součástky.
-
Základna 20×20 mm: půdorys o ploše 400 mm².
-
Výška 7 mm: kompaktní konstrukce pro zařízení s odpovídajícím prostorem.
-
Samolepicí teplovodivá páska: předem nanesená na spodní straně chladiče.
-
Jednoduchá instalace: bez vrtání, šroubování nebo samostatných mechanických úchytů.
-
Pasivní chlazení: bez ventilátoru a pohyblivých částí.
-
Bezhlučný provoz: žádný hluk ani vibrace způsobené ventilátorem.
-
Bez potřeby napájení: chladič nepotřebuje elektrickou energii.
-
Pro VRM a čipsety: možnost doplnění chlazení vybraných kompatibilních komponent.
-
Pro síťové a zvukové kontrolery: vhodný pro odpovídající integrované obvody.
-
Pro servis elektroniky: praktické řešení při opravách a úpravách chlazení.
-
Pro vlastní elektronické projekty: použití v konstrukcích s odpovídajícími tepelnými a prostorovými požadavky.
Měď pro efektivní přenos tepla
Měď patří mezi materiály s velmi vysokou tepelnou vodivostí, a proto se běžně používá při konstrukci chladičů elektronických zařízení.
Její hlavní předností je schopnost rychle rozvádět teplo z místa kontaktu do dalších částí kovového těla.
Elektronické součástky během provozu produkují teplo, které je potřeba odvádět. To se týká například napájecích obvodů, čipsetů, řídicích jednotek nebo integrovaných kontrolerů.
Pokud není teplo dostatečně odváděno, může docházet ke zvyšování provozních teplot a v některých případech také k omezení výkonu nebo provozní stability.
Měděný heatsink DLTECH pomáhá přenášet teplo z povrchu kompatibilní součástky do okolního prostředí.
Správně zvolený pasivní chladič tak může přispět ke snížení provozní teploty a vytvoření příznivějších podmínek pro fungování elektroniky.
Skutečná účinnost však závisí na množství produkovaného tepla, kvalitě tepelného kontaktu, konstrukci chladiče a proudění vzduchu uvnitř zařízení.
Čtvercové provedení 20×20×7 mm
Chladič DLTECH má čtvercovou základnu o rozměrech 20×20 mm a celkovou výšku 7 mm.
Tato velikost představuje praktickou variantu mezi menšími chladiči určenými pro drobné integrované obvody a většími heatsinky pro rozměrnější komponenty.
Základna má plochu 400 mm², což může být výhodné při použití na součástkách s odpovídající rovnou kontaktní plochou.
Čtvercový tvar je praktický například u čipů a elektronických modulů s podobným půdorysem.
Před instalací je však nutné ověřit nejen velikost samotného čipu, ale také dostupný prostor kolem něj.
Chladič nesmí překážet okolním kondenzátorům, rezistorům, konektorům ani dalším elektronickým komponentám.
Výška 7 mm vyžaduje odpovídající volný prostor nad chlazenou součástkou.
U kompaktních zařízení doporučujeme předem ověřit vzdálenost mezi základní deskou a krytem.
Samolepicí teplovodivá páska pro snadnou instalaci
Na spodní straně chladiče je již z výroby nanesená teplovodivá samolepicí páska.
Ta plní dvě důležité funkce.
První je vytvoření tepelného kontaktu mezi povrchem chlazené součástky a měděným tělem chladiče.
Druhou funkcí je jeho upevnění na vhodném povrchu.
Díky samolepicí vrstvě není při běžné instalaci nutné pořizovat samostatné teplovodivé lepidlo ani mechanické upevňovací prvky.
Pro dosažení dobrého tepelného kontaktu je důležité správně připravit povrch součástky.
Kontaktní plocha musí být čistá, suchá, rovná a zbavená mastnoty.
Po odstranění ochranné fólie lze chladič opatrně přiložit a přiměřeně přitlačit.
Správný tepelný kontakt mezi součástkou a chladičem je zásadní pro účinný přenos tepla.
Při instalaci doporučujeme zvolit správnou polohu již při prvním přiložení, protože opakované odlepování může snížit přilnavost pásky.
Samolepicí upevnění není určeno pro výrazné mechanické namáhání, silné vibrace ani situace, kdy by mohlo dojít k odtržení chladiče.
Vhodný pro chlazení VRM komponent
Napájecí obvody VRM (Voltage Regulator Module) patří mezi součásti elektronických zařízení, které mohou během provozu vytvářet značné množství tepla.
Tyto obvody se nacházejí například na základních deskách počítačů, grafických kartách a další elektronice.
Měděný chladič DLTECH lze použít pro doplnění pasivního chlazení vybraných komponent s odpovídajícími rozměry a vhodnou kontaktní plochou.
Odvod tepla z povrchu součástky může přispět ke snížení její provozní teploty.
Při instalaci na napájecí obvody je však nutná zvýšená opatrnost.
Měď je elektricky vodivá, a proto nesmí dojít ke kontaktu chladiče s odkrytými vývody, pájecími body nebo dalšími elektricky aktivními částmi.
Elektrickou izolační schopnost použité samolepicí vrstvy nelze bez příslušné technické dokumentace považovat za zaručenou.
Chlazení čipsetů a integrovaných obvodů
Čipsety a integrované obvody mohou při dlouhodobém provozu vytvářet teplo, které je nutné odvádět do okolního prostředí.
Měděný heatsink DLTECH může sloužit k doplnění chlazení kompatibilních elektronických součástek.
Využití může najít například u:
-
Vybraných čipsetů základních desek.
-
Síťových kontrolerů.
-
Zvukových čipů.
-
Řídicích integrovaných obvodů.
-
Napájecích komponent.
-
Elektronických modulů s odpovídající kontaktní plochou.
Před instalací je vždy nutné ověřit rozměry součástky, dostupný prostor a její tepelné požadavky.
Chladič není určen jako univerzální náhrada výkonného aktivního chlazení procesorů nebo grafických karet.
Pasivní chlazení bez ventilátoru
Jednou z hlavních výhod pasivního chlazení je jednoduchá konstrukce a zcela bezhlučný provoz.
Chladič DLTECH neobsahuje ventilátor, motor ani jiné pohyblivé části.
Nevytváří proto mechanický hluk, nevyžaduje napájecí kabel a nepotřebuje údržbu související s ventilátorem.
Teplo je přenášeno prostřednictvím měděného těla a následně předáváno okolnímu vzduchu.
Pasivní chlazení je praktické zejména u elektronických komponent, kde není žádoucí nebo možné instalovat samostatný ventilátor.
Při vyšší tepelné zátěži však může být nutné zajistit také odpovídající proudění vzduchu.
Výsledná účinnost chlazení vždy závisí na konkrétních provozních podmínkách.
Servis počítačového hardwaru a elektroniky
Měděné pasivní chladiče představují praktické příslušenství při opravách, úpravách chlazení a konstrukci vlastních elektronických projektů.
Chladič DLTECH 20×20×7 mm lze využít například při:
-
Doplňování pasivního chlazení vybraných čipů.
-
Úpravách chlazení základních desek.
-
Servisu řídicích elektronických modulů.
-
Konstrukci vlastních elektronických zařízení.
-
Testování provozních teplot součástek.
-
Nahrazování rozměrově odpovídajících chladičů.
Čtvercová základna může být praktická zejména pro součástky a konstrukce, kde podlouhlý nebo příliš malý heatsink rozměrově nevyhovuje.
Vždy je však nutné ověřit, že zvolený chladič odpovídá tepelným požadavkům konkrétní komponenty.
Jak správně nainstalovat chladič DLTECH?
1. Vypněte zařízení
Před instalací zařízení zcela vypněte a odpojte od elektrického napájení.
U zařízení s baterií postupujte podle bezpečnostních pokynů výrobce.
2. Zkontrolujte rozměry
Ověřte, že má chlazená součástka odpovídající rovnou kontaktní plochu a že rozměry 20×20×7 mm umožňují bezpečné umístění chladiče.
3. Očistěte povrch
Kontaktní plochu zbavte prachu, mastnoty a případných zbytků původního teplovodivého materiálu.
Povrch musí být před montáží zcela suchý.
4. Odstraňte ochrannou fólii
Opatrně sejměte ochrannou vrstvu ze samolepicí teplovodivé pásky na spodní straně chladiče.
Nedotýkejte se zbytečně lepicí plochy prsty.
5. Umístěte chladič
Chladič přesně zarovnejte s povrchem součástky a opatrně přiložte.
Zkontrolujte, že měděné tělo nemůže způsobit elektrický zkrat.
6. Jemně přitlačte
Přiměřeným tlakem zajistěte kontakt samolepicí pásky s povrchem součástky.
Nepoužívejte nadměrnou sílu, která by mohla poškodit čip nebo desku plošných spojů.
7. Zkontrolujte upevnění
Před uvedením zařízení do provozu ověřte, že chladič pevně drží a nepřekáží okolním komponentám.
Pokud to zařízení umožňuje, doporučujeme po instalaci zkontrolovat provozní teploty chlazené součástky.
Technické parametry
Značka: DLTECH
Typ produktu: Pasivní chladič / heatsink
Určení: Chlazení kompatibilních elektronických čipů a součástek
Materiál: Měď
Délka: 20 mm
Šířka: 20 mm
Výška: 7 mm
Celkové rozměry: 20×20×7 mm
Základna: 20×20 mm
Plocha základny: 400 mm²
Způsob chlazení: Pasivní
Upevnění: Teplovodivá samolepicí páska
Teplovodivá páska: Ano, předem nanesená
Ventilátor: Ne
Napájení: Není potřeba
Provozní hlučnost: Bezhlučný provoz
Počet kusů v balení: 1 ks
Kód produktu: 551
Označení Alza: DLTECHchlad08
Hlavní použití: Chlazení vybraných VRM komponent, čipsetů, řídicích obvodů a dalších kompatibilních elektronických součástek.
Důležité upozornění
Měď je elektricky vodivý materiál. Při instalaci zabraňte kontaktu chladiče s odkrytými elektrickými kontakty, vývody součástek a pájecími body.
Elektrickou izolační schopnost použité samolepicí pásky nelze bez technické specifikace považovat za zaručenou.
Chladič instalujte pouze na vhodný rovný povrch s odpovídajícími rozměry.
Účinnost chlazení závisí na tepelném výkonu součástky, kvalitě kontaktu, konstrukci chladiče a proudění vzduchu v zařízení.
Chladič není univerzální náhradou výkonného aktivního chlazení procesorů nebo grafických karet.
Před montáží vždy odpojte zařízení od napájení.
Nevystavujte chladič nadměrnému mechanickému namáhání.
Před uvedením zařízení do provozu zkontrolujte jeho správné upevnění a bezpečné vzdálenosti od okolních komponent.
Obsah balení
1× měděný pasivní chladič na čipy DLTECH 20×20×7 mm s předem nanesenou teplovodivou samolepicí páskou.
Samolepicí měděný heatsink pro doplnění pasivního chlazení elektronických součástek, servis počítačového hardwaru a vlastní technické projekty.
