Měděná podložka RTX 3070 TI
Popis

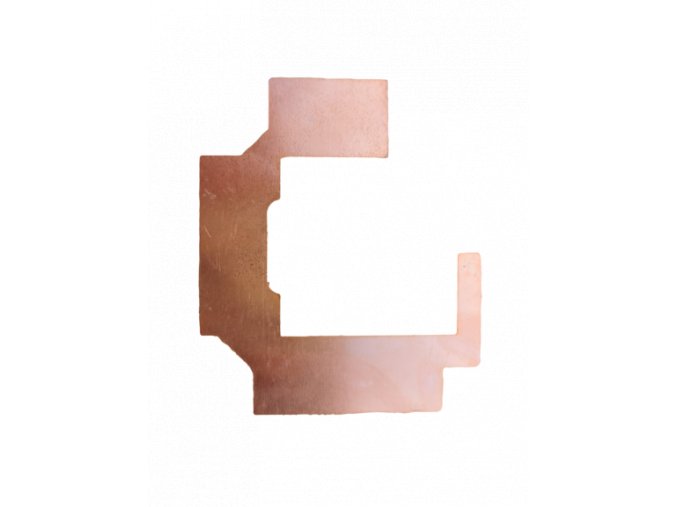

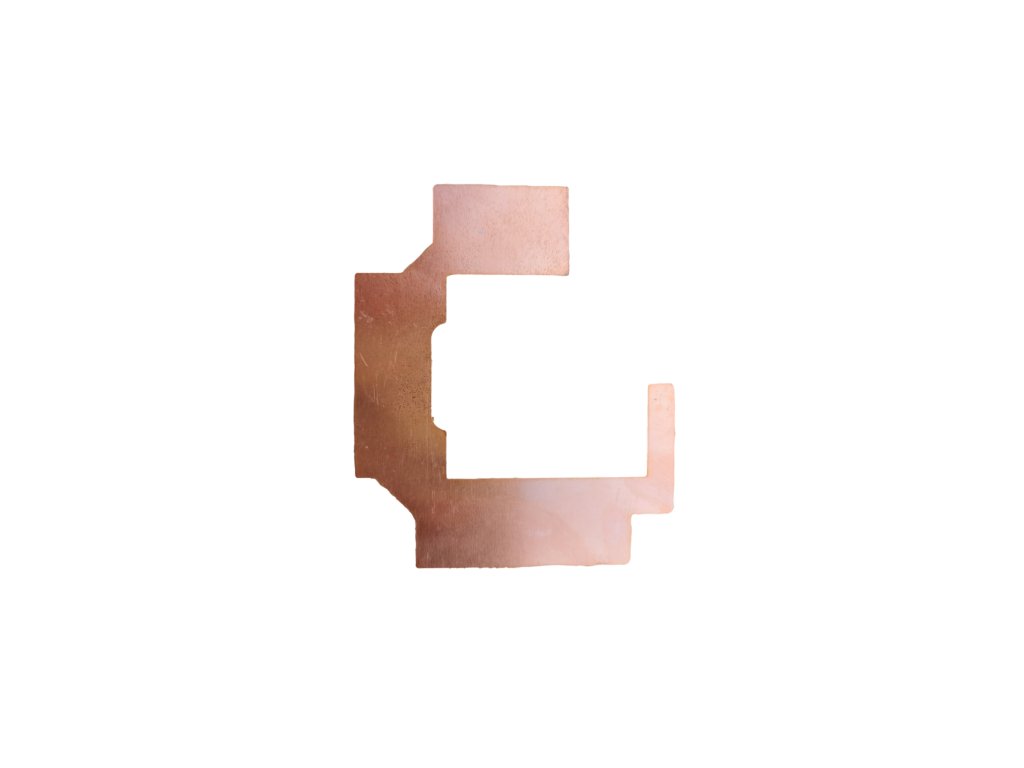

Měděná podložko na místo thermalpadů pasující na modely RTX 3070TI – tato měděná podložka je určena na místo klasických tepelných podložek (thermal padů) a montuje se za použití teplovodivé pasty, pasta se nanáší na podložku oboustranně - jak ze strany pamětí, tak ze strany chladiče. Tento model je určen k montáži na paměti na přední straně PCB.
100% Vyrobeno v České republice
Tato deska je určená pro uživatele, kteří vědí co dělají a mají s padováním karet zkušenost.
Montážní návod:
Před montáží vždy zkontrolujte Měděnou chladicí desku, zda není poškozená a je rovná, deska se může snadno ohnout i při pouhém upadnutí na zem. Deska je z čisté mědi (99.97+%) je běžné, že měď může časem oxidovat, obzvlášť pokud dojde ke kontaktu např s mastnotou rukou. Oxidace není vadou a nemá na funkci žádný vliv, jedná se pouze o kosmetickou záležitost.
- Demontujte chladič grafické karty.
- Odstraňte originální teplovodivé podložky pro VRAM.
- Očistěte VRAM a Jádro od zbytku teplovodivých podložek a pasty Isopropylalkoholem.
- Očistěte kontaktní plochu VRAM a Jádra na chladiči od zbytku teplovodivé pasty a teplovodivých podložek Isopropylalkoholem.
- Položte chladící desku na pamětí VRAM (na sucho) a ujistěte se, že se chladící deska nedotýká, žádné jiné součástky kromě VRAM modulu. Kontrolu lze provést opticky oproti světlu nebo protažením papíru.
- Pokud máte kartu na které nejsou osazeny všechny VRAM moduly, nalepte na místo VRAM modulu 1mm Tepelnou podložku aby se chladicí deska neprohnula a nedotýkala se kontaktů.
- Naneste teplovodivou pastu na moduly VRAM a lehce rozprostřete, tak aby pokrývala celou plochu VRAM modulu, není potřeba dávat hodně pasty.
- Položte na paměti měděnou desku a naneste na ní pastu v oblasti kde se nacházejí VRAM.
- Naneste pastu na jádro grafické karty.
- Namontujte zpět chladič.
Modely RTX 3070TI mají různé tloušťky thermalpadů na VRAM, je tedy nutnost zakoupit správnou tloušťku podložky. Tloušťku volte stejnou, jako jsou originální thermalpady (zašleme Vám ideální rozměr). Do poznámky prosím uveďte přesný druh grafické karty na který podložku požadujete.
Kompatilibitní modely:
- Asus Strix
- EVGA (vzduchem chlazený)
- EVGA (modely HydroCopper)
- Gainward
- Galax
- Gigabyte
- KFA
- Manli
- MSI (modely s hybridním chlazením netestováno) (u X Trio je třeba odstranit hliníkovou desku)
- Palit (pouze modely, které používají 2mm tepelné podložky na modulech VRAM)
- PNY
- Zotac
Nepasuje na OEM modely typu HP / DELL
Nepasuje na Asus TUF
Nepasuje na Founders edice
